低壓自動調壓器（SVG型）RT-LSVR-SG
所屬欄目：電壓調節裝置
產品描述：
產品概述 配電臺區既存在末端用戶電壓偏低問題，也存在功率 因數不達標問題，且無功功率缺額變化較大，瑞通電氣開 發設計出RT-LSVR-SG系列低壓自動調壓器。該裝置 根據目標值自動調...
立即咨詢 咨詢熱線： 17329446165
產品概述
配電臺區既存在末端用戶電壓偏低問題，也存在功率 因數不達標問題，且無功功率缺額變化較大，瑞通電氣開 發設計出RT-LSVR-SG系列低壓自動調壓器。該裝置 根據目標值自動調節電壓，精準柔性的補償無功功率，達 到合格范圍，保證供電質量。
型號說明
工作原理

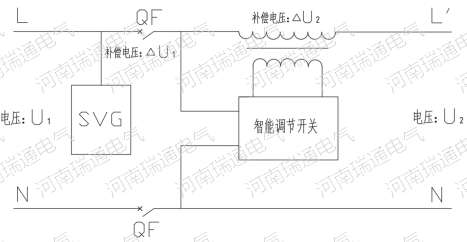

低壓自動調壓器（SVG型） RT-LSVR-SG系列低壓自動調壓器主要由補償變壓器、智能調節開關、SVG、控制系統及輔助系統 構成，其接線示意圖如下所示：
電壓U2=電壓U1+補償電壓△U1±補償電壓△U2 低壓自動調壓器接線示意圖
當電壓U1有較大波動時，電壓電壓U2可能超出電壓允許范圍。當控制系統檢測到超出閾值信號時， SVG會快速響應，對電網中的無功需求進行反應，補償電壓△U1，進而緩解由于負載引起的電壓波動，同時 控制系統通過智能調節開關下發指令，改變補償變壓器的變比，進而改變補償電壓△U2，使電壓U2重新調整 到允許范圍之內。
技術特點
★ 三相輸出分別控制、獨立調節；
★ 具有安全運行的自動旁路控制系統；
★ 無浪涌電流，不產生諧波畸變、無機械磨損，使用中免維護；
★ 可以解決由于供電線路長、負荷變化大而造成的供電電壓偏低；
★ 提高線路功率因數，減少線路中的感性無功電流，改善電能質量；
★ 采用先進的電壓電流跟蹤技術，適用于電網功率不穩定、電壓偏低的場合。
技術參數
|
型號 |
RT-LSVR**一**1**-SG |
|||
|
調壓器額定容量 |
60kVA |
90kVA |
120kVA |
|
|
SVG額定容量 |
50kvar |
75kvar |
100kvar |
|
|
調節檔位 |
4檔 |
|||
|
|
額定電壓 |
380V(線電壓)、220V(相電壓) |
||
|
|
|
305V~418V、176V~242V(常規穩壓范圍) |
||
|
|
頻率 |
50Hz |
||
|
|
額定電壓 |
380V(線電壓)、220V(相電壓) |
||
|
|
穩壓精度 |
±5% |
||
|
|
輸出波形 |
輸出波形無畸變，無諧波增量 |
||
|
|
調整方式 |
三相分調，輸出電壓不平衡度小于2%。 |
||
|
|
過載 |
實時監測負載電流，持續過載3分鐘后，切換到旁路輸出 |
||
|
|
短路 |
發生短路故障時，塑殼斷路器瞬時切斷輸出 |
||
|
|
設備故障 |
裝置自身故障時，自動切換到旁路輸出 |
||
|
|
欠壓保持 |
輸入電壓低于176V時，裝置繼續保持升壓輸出 |
||
|
|
電壓/電流 |
LED顯示+屏幕顯示 |
||
|
|
工作狀態 |
穩壓狀態/市電狀態/故障狀態 |
||
|
瞬時過載能力 |
200%/10S |
|
|
噪音(距離機器1m處) |
≤45dB |
|
|
冷卻方式 |
自然冷卻+強制風冷 |
|
|
|
溫度 |
-25 C~+55 C |
|
|
相對濕度 |
35%~95%(非凝結狀態) |
|
安裝方式 |
戶外線桿安裝 |
|
備注：特殊規格可定制生產。
訂貨須知：
為了更準確的了解現場情況，客戶在訂貨時需提供以下資料：
1)安裝點之后負荷大?。?br />
2)安裝點電壓波動范圍；
3)其他特殊要求。
